8(7152) 50 85 61Взаимозаменяемые запасные части, применяемые в насосах НБ-125, 9МГр, 9Т, НПЦ-32, НПЦ-32, НЦ-320, ЦН26-32, НБ-125ИЖ, СИН35.100
| № п/п | Наименование, обозначение | Чертеж фирмы | Обозначение других заводов-изготовителей | Рисунок |
|---|---|---|---|---|
|
1 |

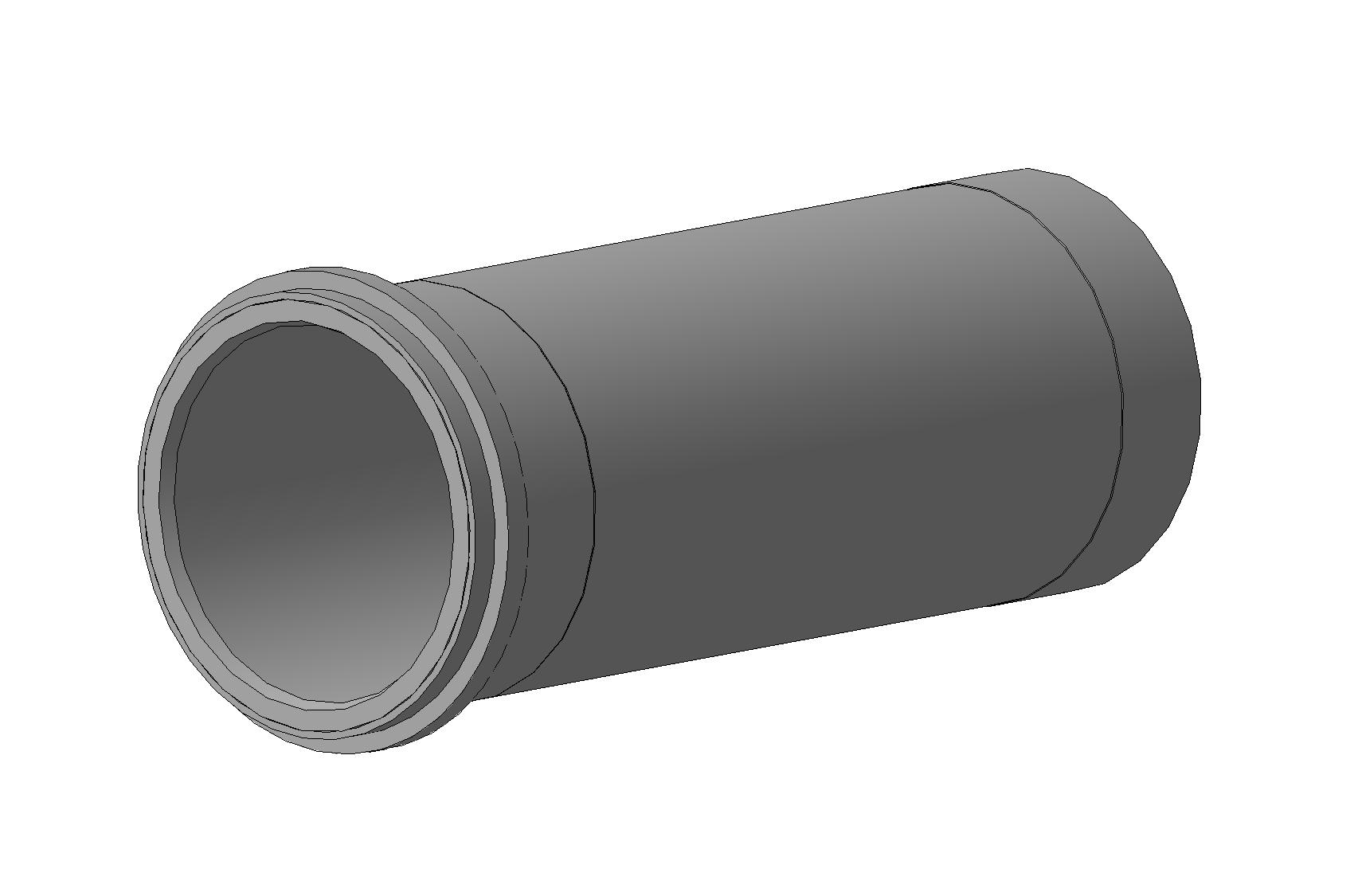

Втулки Ø90-ф127 |
9МГр.02.330П; 9МГр.02.330П-01; 9МГр.02.330П-02; 9МГр.02.330П-03 |
6Г.104, 9Т.10-02; АФНИ.715441.001-04; НПЦ.02.014-03; 6Г.103; 9Т.10-01; НПЦ.02.014-02; АФНИ.715441.001-03; 6Г.102а; 9Т.10; НПЦ.02.014-01; АФНИ.715441.001-02; 5Т.20; НПЦ.02.014; 3420-130002; АФНИ.715441.001-01; |
|
|
5 |

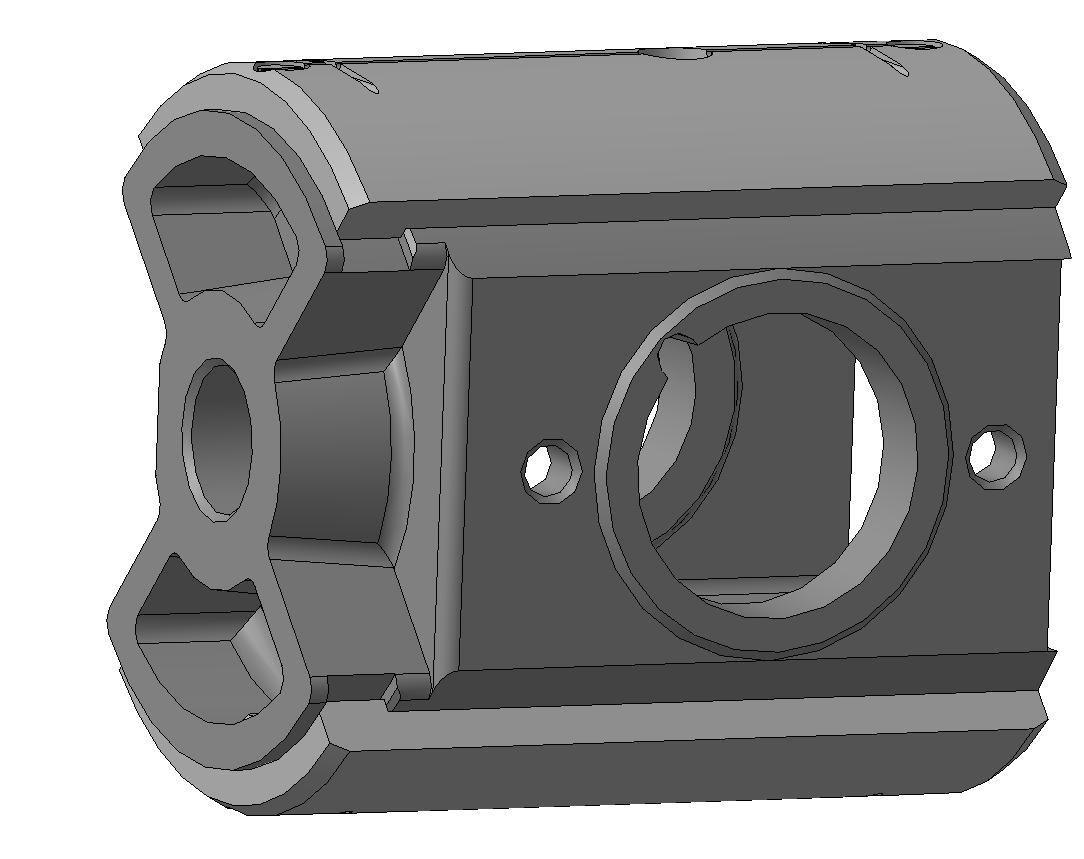

Крейцкопф |
1НП.01.01.000П |
9Г.01.200, 9Т.02.200; НПЦ.70.800; АФНИ.304516.001; |
|
|
6 |

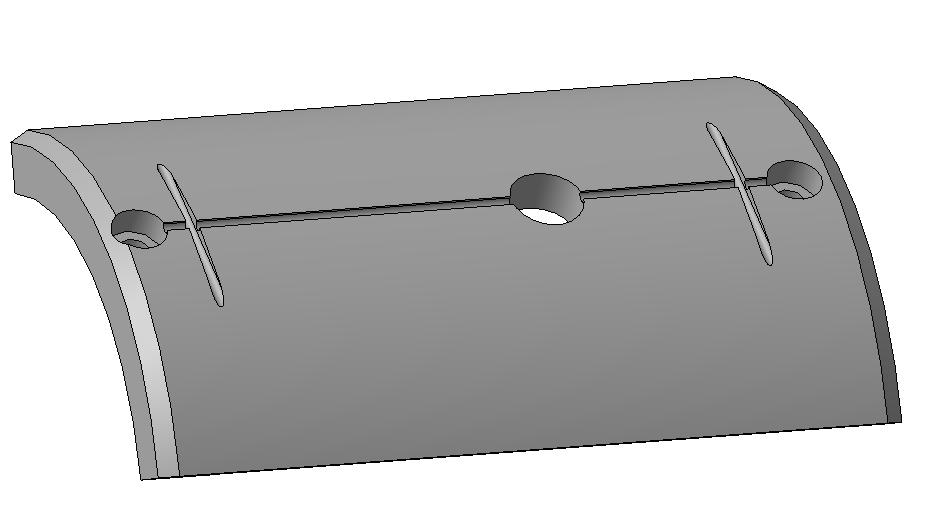

Накладка крейцкопфа |
1НП.01.01.002П |
9Г.01.202; НПЦ.01.008 АФНИ.753781.002; |
|
|
7 |

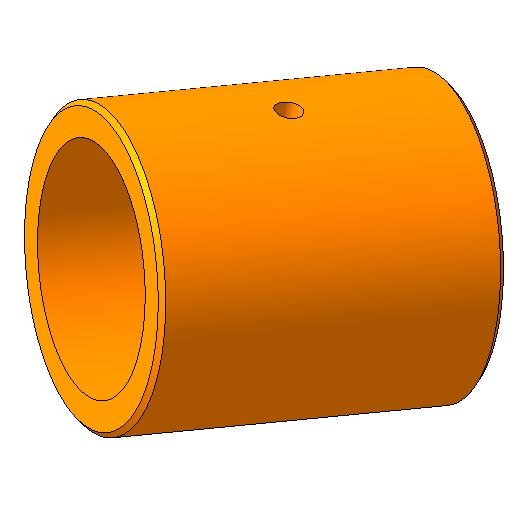

Втулка крейцкопфа |
НБ125.01.201П |
9Т.1.20.2А; НПЦ.01.701; АФНИ.713191.004-01; |
|
|
8 |

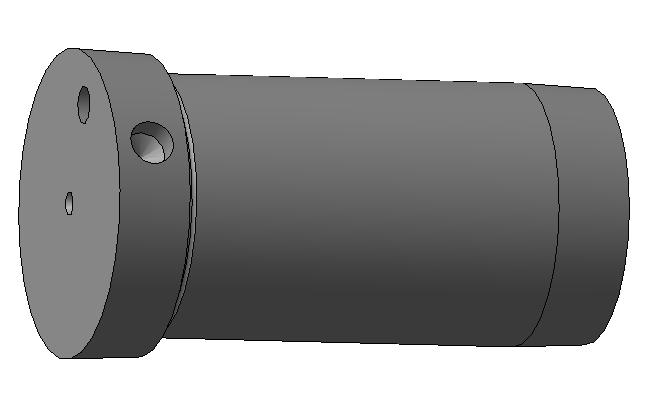

Палец крейцкопфа |
9Т.11.58П |
9Г.11.58; НПЦ.01.048; АФНИ.713312.001; |
|
|
9 |

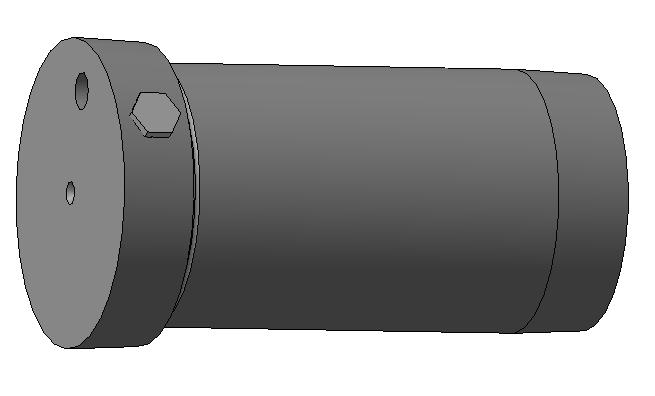

Палец крейцкопфа с боковой шпонкой |
9Г.11.58.10П |
|
|
|
10 |

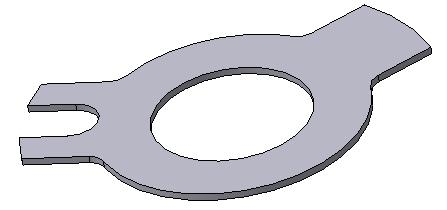

Шайба замковая |
1НП.01.00.049П |
9Г.01.015; НПЦ.01.006; АФНИ.758481.004; |
|
|
11 |

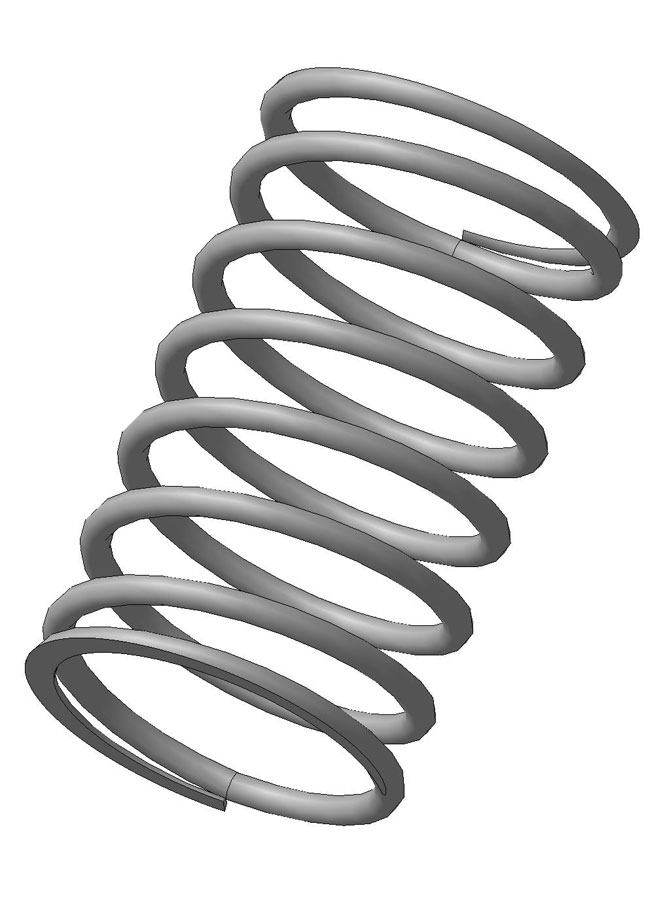

Пружина клапана ПР-52 |
9МГр.02.106П |
15Г.02.003; 3420-130007;НБ-80.02.00.023; НПЦ.02.019 |
|
|
12 |

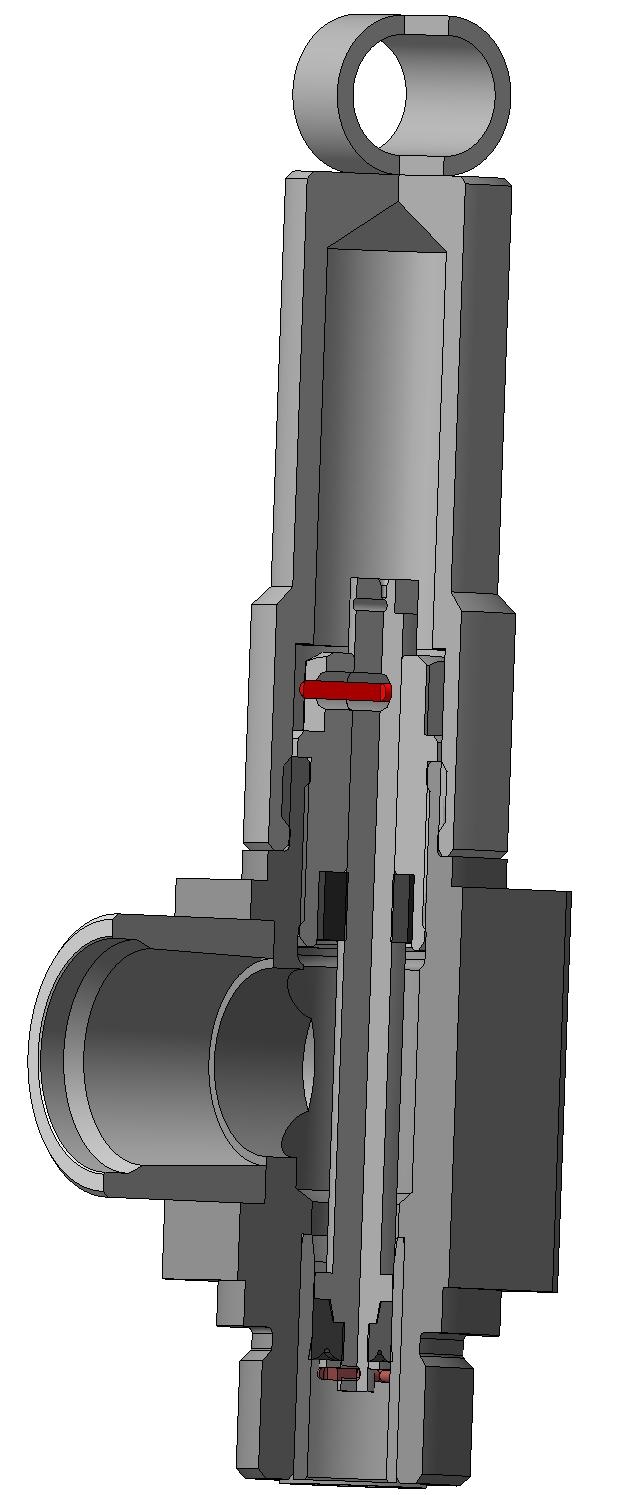

Клапан предохранительный |
9Т.02.220П |
9Т.02.220; НПЦ.02.600; АФНИ.306577.002; |
|
|
13 |
Гвозди предохранительные на все давления |
1НП.02.00.031П |
АФНИ.715113.005; НПЦ.02.602 |
|
|
14 |

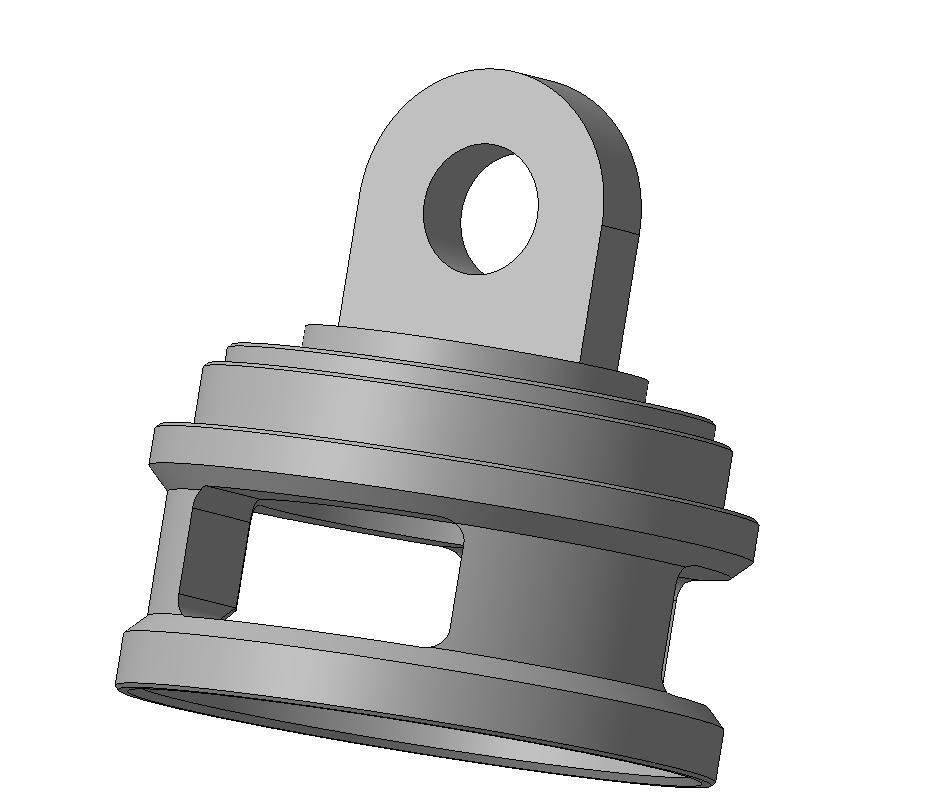

Коронка |
1НП.02.10.000П |
9Г.9.29; 9Г.02.00.201; НПЦ.02.038/039; АФНИ.304269.002; |
|
|
15 |

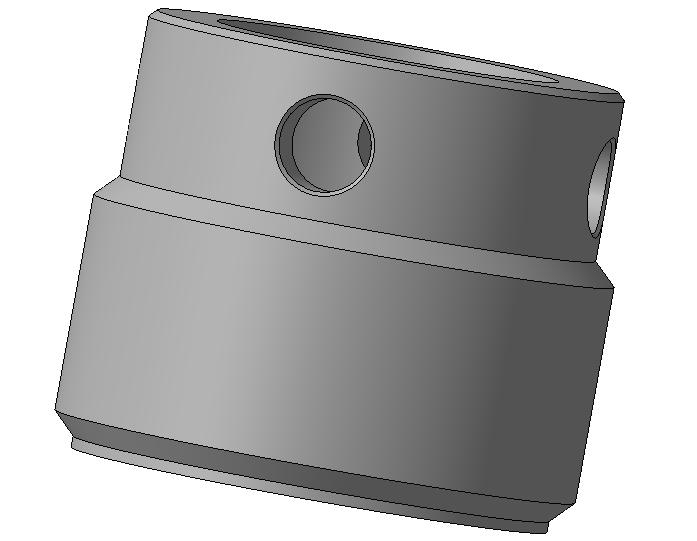

Гайка крышки клапана |
1НП.02.00.029П |
9Г.9.103; НПЦ.02.031; АФНИ.713542.002; |
|
|
16 |

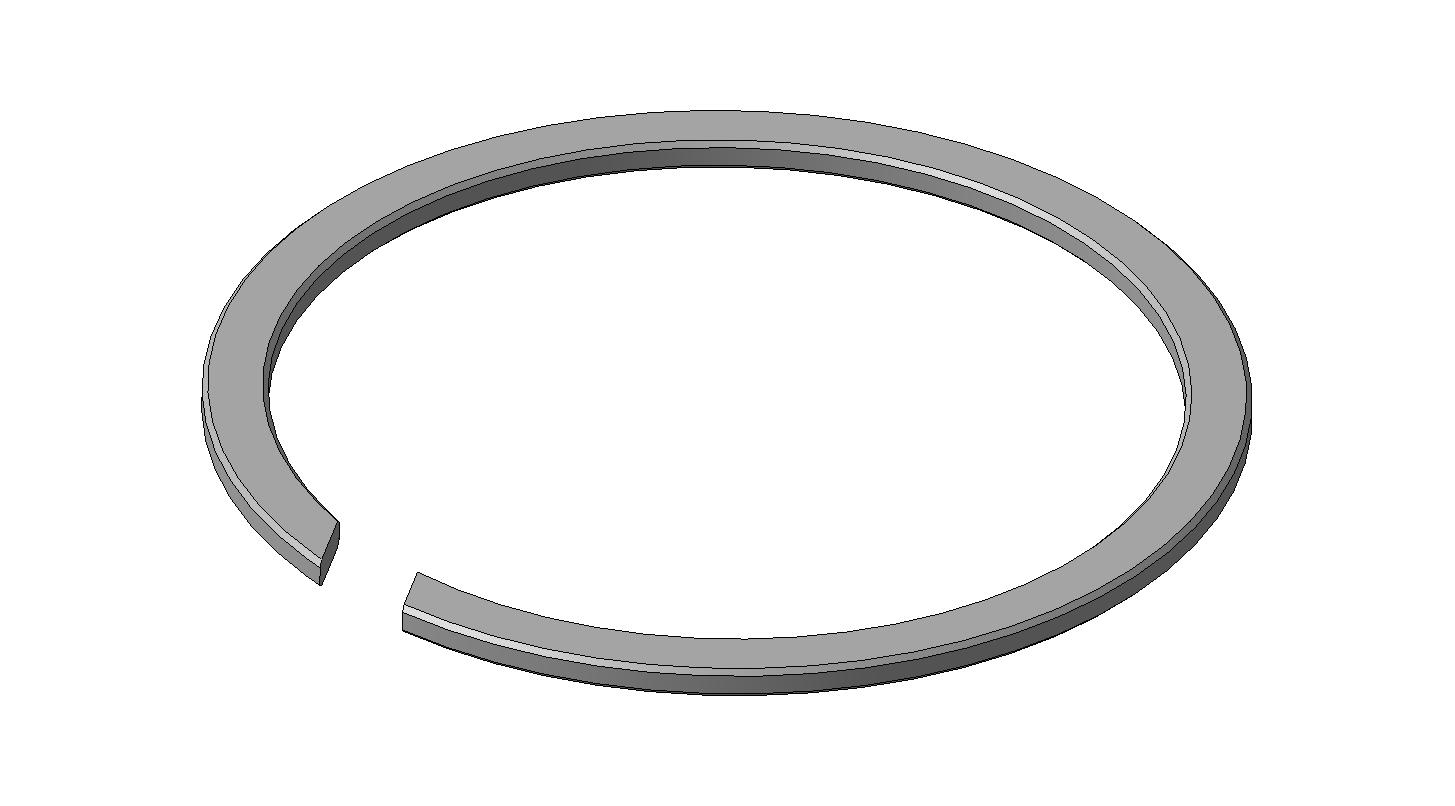

Кольцо пружинное |
9Г.11.20П |
9Г.11.20; АФНИ.753616.002; НПЦ.01.057 |
|
|
17 |

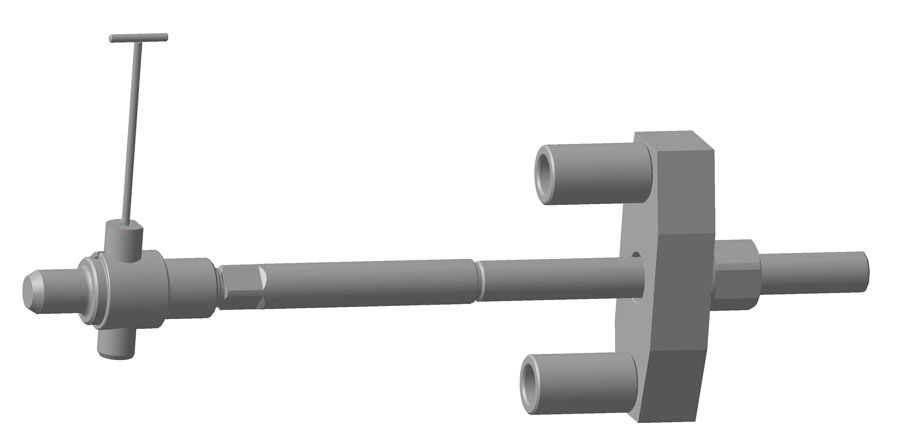

Приспособление для съема цилиндровых втулок механическое |
3420-8202П |
9Т.22.100 |
|
|
18 |

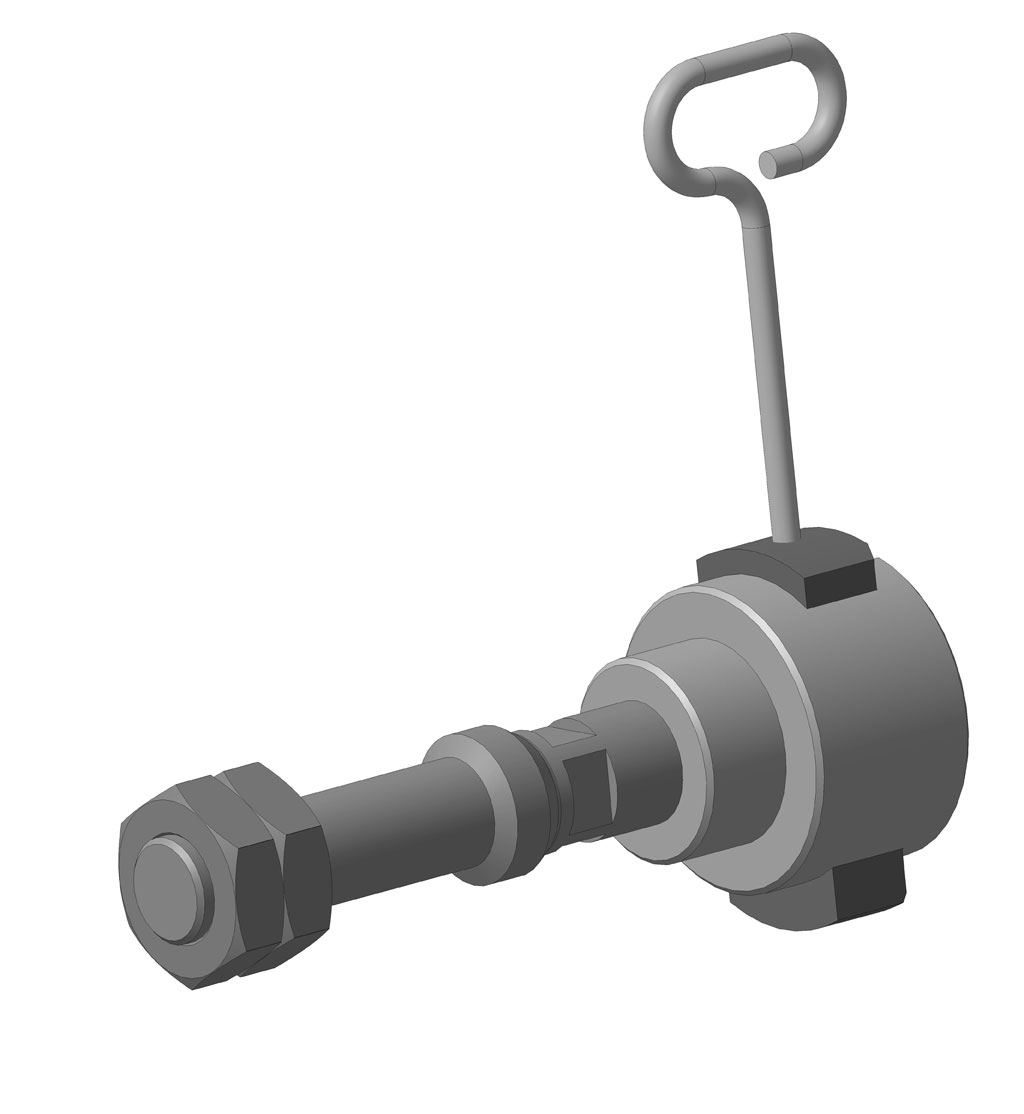

Приспособление для съема цилиндровых втулок гидравлическое |
АФНИ.296377.001П |
|
|
