8(7152) 50 85 61Запасные части к насосу СИН-32
| № п/п | Наименование, обозначение | Чертеж фирмы | Обозначение других заводов-изготовителей | Рисунок |
|---|---|---|---|---|
|
1 |
Манжета крышки клапана и лобовой крышки |
СИН31.100.026ТП |
|
|
|
2 |
Манжета стакан-корпус |
СИН32.100.01.006П |
|
|
|
3 |
Манжета уплотнения плунжера Ф100 корпуса мех. части |
СИН32.04.100.04.03.013П |
|
|
|
4 |
Манжета уплотнения плунжера Ф125 корпуса мех. части |
СИН32.04.100.04. 03.013П-01 |
|
|
|
5 |
Манжета уплотнения плунжера Ф125 корпуса мех. части резинотканевая |
СИН32.04.100.04. 03.013ТП-01 |
|
|
|
6 |
Манжета уплотнения плунжера Ф100 резиновая |
СИН32.04.100.04.03.014П |
|
|
|
7 |
Манжета 100Х125 резинотканевая |
МШ100Х125 |
|
|
|
8 |
Манжета уплотнения плунжера Ф125 (резинотканевая) |
МШ125Х145 |
|
|
|
9 |
Манжета плунжера Ф125х145 резиновая |
СИН32.04.100.04.03.016П |
|
|
|
10 |

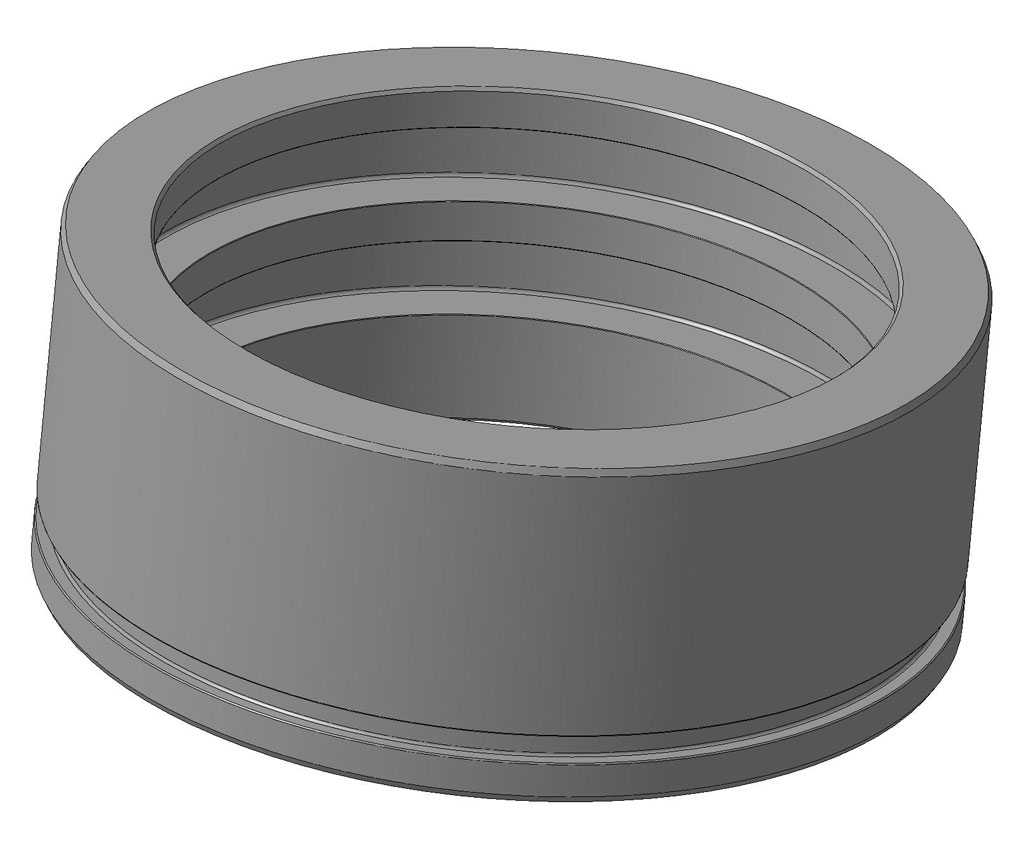

Кольцо проставочное уплотнения плунжера Ф100 |
СИН32.04.100.04.03.012П |
|
|
|
11 |

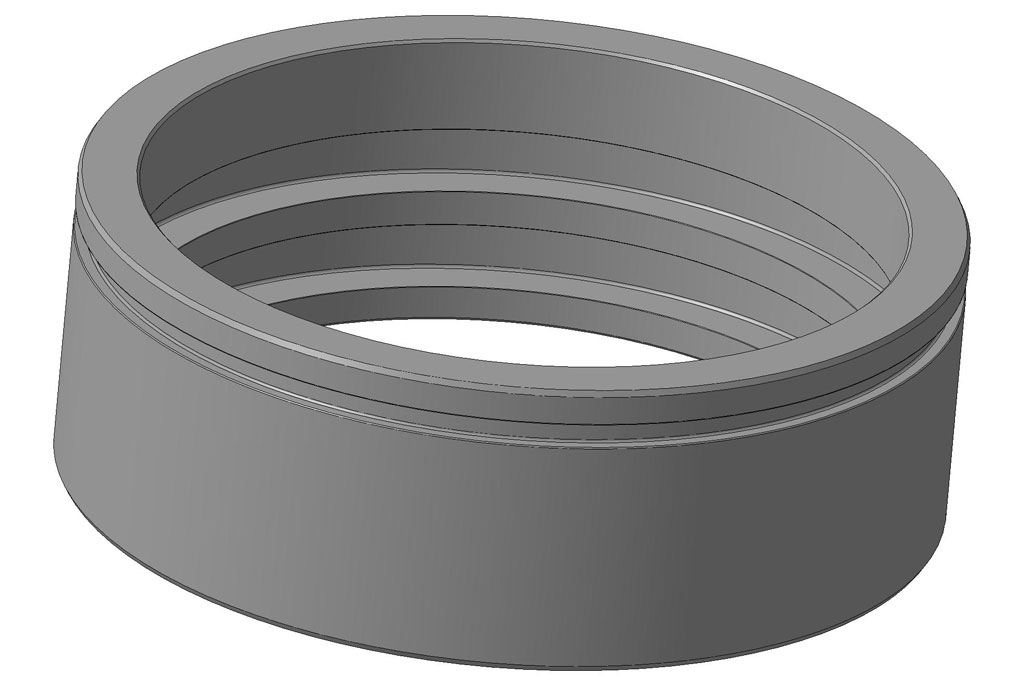

Кольцо проставочное уплотнения плунжера Ф125 |
СИН32.04.100.04.03.012П-01 |
|
|
|
12 |
Фонарь плунжера Ф100 |
СИН32.04.100.04.03.006П |
|
|
|
13 |
Фонарь плунжера Ф125 |
СИН32.04.100.04.03.006П-01 |
|
|
|
14 |

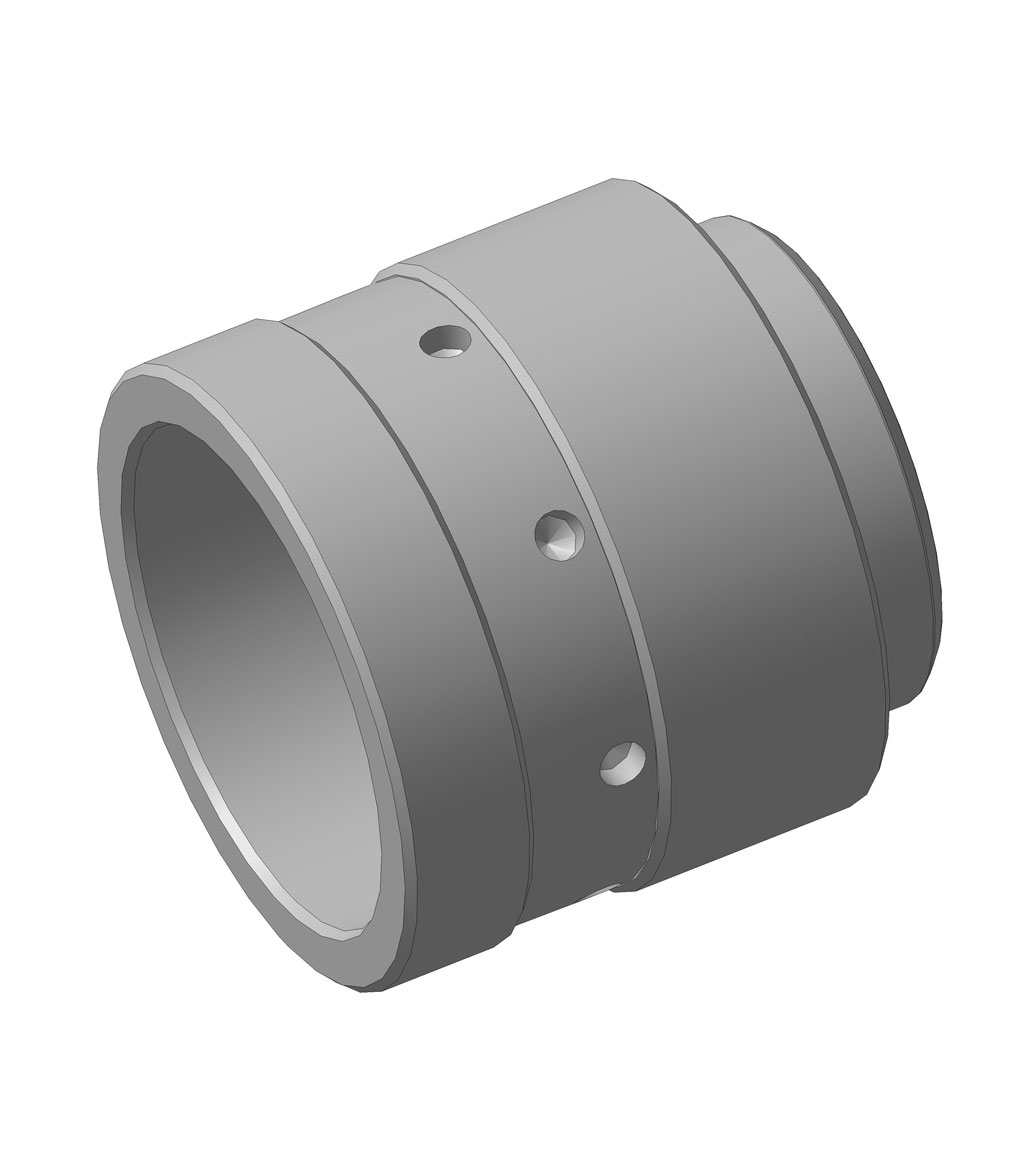

Стакан уплотнения плунжера Ф125 |
СИН32.04.100.04.03.018-01.10П |
|
|
|
15 |
Гайка уплотнения плунжера Ф100 |
СИН32.04.100.04.03.017П |
|
|
|
16 |
Гайка уплотнения плунжера Ф125 |
СИН32.04.100.04.03.017П-01 |
|
|
|
17
|
Клапан в сборе |
СИН31.100.710П-01 |
|
|
|
Клапан |
СИН31.100.170П-01 |
|
||
|
Седло клапана |
СИН31.100.028П |
|
||
|
Кольцо уплотнения седла 108-115-46 |
108-115-46 |
|
||
|
Пружина клапана (СИН32.100.01.002) |
9МГр.02.106П |
|
||
|
Уплотнение клапана |
СИН31.100.172П |
|
||
|
18 |
Плунжер Ф100 (хром 75 мк) |
СИН32.04.100.04.00.003-03П |
|
|
|
19 |
Плунжер Ф125 (хром 75 мк) |
СИН32.04.100.04.00.003-05П |
|
|
